各種設備からの接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に異常を報せます。

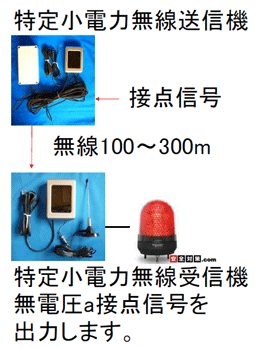

リレー接点監視無線自動通報装置(特定小電力無線)-移報接点信号を長距離無線化して通報します。

リレー接点監視無線自動通報装置(特定小電力無線)-移報接点信号を長距離無線化して通報します。



移報接点信号の出力を長距離無線で離れた管理棟や事務所に緊急連絡します。



特定小電力無線送信機は各種設備からの接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に異常連絡を行い受信機側でパトランプやブザー、接点信号出力を行います。



各種機械設備や警報機の24時間異常監視、無人監視、工場内の作業機械などの設備の運営効率の向上、省力化にもお役に立てます。







各種設備装置や警報盤、センサー、測定器
各種設備装置や警報盤、測定器、センサー。
接点出力端子(無電圧接点信号)が必要になります。

無電圧a接点信号(送信機と有線接続、接点信号入力)
無電圧a接点信号、普段は開放している接点で、外からの指示が入ると閉じる接点です。
普段は開放している接点で、外からの指示が入ると閉じる接点です。
複数接点を監視する事も可能です。ご相談ください。

接点信号監視遠隔無線送信機
接点信号監視遠隔無線送信機
ケース内部の接点端子台に信号ケーブルで接続します。
独立電波送信アンテナ付属。
接点信号ケーブルの長さは最長5mほどまで。それ以上伸ばすと誤作動の可能性が出てきます。

特定小電力無線。見通し100〜300m

遠隔受信機
遠隔受信機
無線連絡を受けて接点信号の出力を行ったり、ブザーやパトランプを作動させる事ができます。
独立電波受信アンテナ付属。





信頼性の高い日本製の商品です。日本国内の工場で組み立て、開発が行われている本格派システムです。

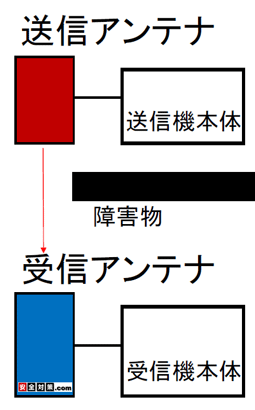

独立送受信アンテナ
送信機と受信機の間に障害物がある場合は、送信機、受信機から独立したアンテナを使って電波を送受信しやすくする設置環境を作ることができます。
外部送信アンテナを使ったイメージ図。障害物を迂回してアンテナどおしが見通しの利く状態にすると電波をやり取りしやすくする事ができます。
無線送信機本体、無線受信機本体とアンテナを繋ぐケーブルの長さは4m、もしくは10m。設置環境に応じていずれかをお選びいただけます。





  • 本システムは受注生産品です。以下のような仕様のご相談を承ります。下記の送信欄からお気軽にお問い合わせください。
  • 送信機、受信機の電源の仕様:AC100V、AC200V、ソーラー方式、充電バッテリ方式など。
  • 屋外設置をご希望の場合は防雨ケース仕様での組み立てのご相談を承ります。
  • 送信部分、受信部分とも複数台の機器構成のご相談を承ります。
  • お見積もりのご依頼は無料にて承っております。
  • 事前の現地での通信テストのご相談。
  • 本製品は日本国内の工場で開発、組立が行われています。点検修理なども早く対応できます。
  • パッケージ化されていますので取り付け工事は簡単です。移転の際の移設も簡単です。
  • 工場や作業場、倉庫、駐車場、大型店舗、大型ホール、研究施設などの安全対策、労災防止対策、設備監視、無線誘導システムに。

ご利用方法

工場、倉庫、大型ホール、野球場、テストコース、研究施設、市場、港湾施設、鉄道施設、役所、自衛隊、移動する工事現場など様々な場所でご利用いただいております。
低予算の無線監視通報システムを使って販売現場、製造現場、運送などの機械異常の監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます
受注生産品ですので、屋内での使用、屋外での使用などご要望に応じて仕様のご相談をさせていただいております。



各種警報盤、火災報知機の異常を長距離無線で連絡。水位計の接点出力端子に無線送信機を接続して離れた場所へ無線で連絡。





機器類のご紹介

接点信号監視遠隔送信機(特定小電力無線受信機)
接点信号監視遠隔送信機(特定小電力無線受信機)
無電圧a接点出力信号が入ると遠隔受信機へ無線通報します。 独立電波送信アンテナ付属。
電源:ACアダプター(AC100V)電源端子台方式をご希望の方はご相談ください。



無電圧a接点信号、普段は開放している接点で、外からの指示が入ると閉じる接点です。
無電圧a接点、普段は開放している接点で、外からの指示が入ると閉じる接点です。
b接点をご希望の場合もご相談ください。







遠隔受信機(特定小電力無線受信機)
遠隔受信機(特定小電力無線受信機)
遠隔送信機からの電波を受信すると、接点信号出力や回転灯やブザーを接続して作動させることができます。
標準の仕様は、送信機側の無線送信状態が停止するまで、受信機も作動し続けます。
独立電波受信用ロッドアンテナ付。アンテナにはマグネットベースがついています。
電源:ACアダプター(AC100V)電源端子台方式をご希望の方はご相談ください。



太陽電池駆動方式、充電バッテリ電源方式で製作もご相談ください。







小型LED回転灯
受信機にパトランプをつけて使用することができます。
上のパトランプは一般的な直径10センチのタイプ。90db警報ブザー内蔵型とブザーの無いタイプの2種類がございます。
電源はAC100V(家庭用コンセント)が必要になります。 防滴構造。

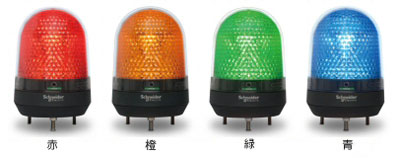

4色から選べる小型LED回転灯
回転灯はご希望の機種をご指定いただけます。下は4色から選べるランプの例。



建物の配置関係で、送信機→受信機の見通しがとれない場合、送信アンテナ部分、受信アンテナ部分を独立させてアンテナ先端部分のみを見通しの利く場所まで延長する事が可能です。
建物の配置関係で、送信機→受信機の見通しがとれない場合、送信アンテナ部分、受信アンテナ部分を独立させてアンテナ先端部分のみを見通しの利く場所まで延長する事が可能です。
(設置例)
送信機本体は事務所内、 送信アンテナユニットは廊下、など。
アンテナユニットは防雨ケースで製作することも可能です。送受信のアンテナユニットを外に取り付けて別々の建物間での通信も可能です。



特定小電力無線中継機
特定小電力無線中継機(※必要時)
遠隔送信機と遠隔受信機の間の通信距離や通信範囲を伸ばす際に利用します。 受信アンテナで遠隔送信機からの電波を受信すると、反対の発信部(中継機本体)から同一の周波数の電波を再送信します。
標準電源:AC100V。





構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されています。
最大チャンネル数は4チャンネル。
送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)



無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。
同報機能
1台の送信機から複数台の受信機に一斉に無線連絡できます。
個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ(チャンネル)を作る事ができます。

ご予算、商品のお問い合わせ、見積もり依頼

リレー接点監視無線自動通報装置基本セット
1.遠隔送信機1台
特定小電力無線送信機、無電圧a接点入力端子1個内蔵、独立送信アンテナ付、アンテナ延長ケーブル4m、電源AC100V、屋内用



2.遠隔受信機1台
特定小電力無線受信機、無電圧a接点出力端子1個内蔵、独立受信アンテナ付、アンテナ延長ケーブル4m、電源AC100V、屋内用
上のセット 11万円〜(消費税別)





基本セットの動作
送信機に接点信号が入力されると電波を発信、電波を受信した受信機から接点信号が出力されます。 送信機の電波が停止すると受信機の方も連動して信号出力が停止するします。
その電波を100〜300m先の遠隔受信機で受信し警報を発します。



電波には5桁のデジタルIDコードが重畳されているので混信や誤動作はありません。



複数接点の監視をご希望の場合はご相談ください。







通信環境
鉄筋コンクリートや鉄骨造りなど金属を使った建物内では電波が遮断され、通信距離が100m以内になる場合があります。
送信機と受信機の間の障害物の有無などの使用環境によって通信距離は変化いたします。





本システムは受注生産品です。使用目的に応じて以下のような仕様のご相談を承ります。
下記の送信欄からお問い合わせください。
システムの電源:AC100V、単相AC200V、ソーラー電源方式、充電バッテリ式など。
屋外設置用の防雨ケース仕様のご相談を承ります。
送信部、受信部とも複数台での御利用の場合のご相談を承ります。 個別のお見積もりのご依頼は無料にて承っております。
製品保証は日本国内の使用においてのみ有効です。





納期
受注生産品につきましてはおおよそ2週間前後の御猶予をいただく場合がございます。お問い合わせください。



商品のお問い合わせ先はこちら。
株式会社 LIBERO (リベロ)
担当 中田
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
post@anzen-mail.com





個人情報の取り扱いについて。
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。






商品のお問い合わせはこちら
商品のお問い合わせはこちらをクリックしてください。





さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください
さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。





外部アンテナの利用方法

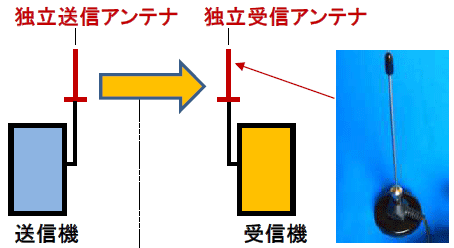

送信アンテナと受信アンテナのイメージ図
独立送信アンテナと受信アンテナのイメージ図
送信機本体と受信機本体と離れた位置に独立したアンテナを設置できます。
アンテナの取付位置を調整して電波を遠くまで送受信しやすくできます。
電波を遠くまで送受信しやすくできます。送信アンテナと受信アンテナは同形状。





独立アンテナ
送信機と受信機には、電波の障害物を迂回できる独立アンテナが標準で付属。
外部送受信アンテナの取付配置を変えて、壁や建物などの障害物を迂回しながら電波を送受信しやすくする事ができます。
送信アンテナと受信アンテナは同形状。
送信機本体と受信機本体とアンテナを繋ぐ接続ケーブルの標準の長さは4m。ご要望に応じて10mに伸ばす事ができます。





送信アンテナと受信アンテナのイメージ図

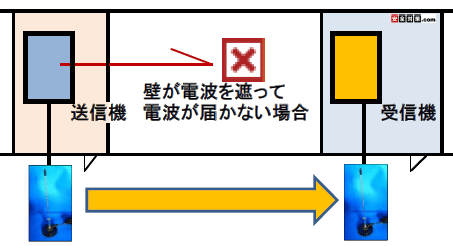

同一建物内で同一フロアなのに、壁が電波を遮断して電波を受信機に遅れない場合、廊下などの遠くまで繋がった空間にそれぞれのアンテナを設置して、電波を受信機に届きやすくできます。
送信機、受信機とアンテナは有線接続となります。
廊下に送信アンテナと受信アンテナを出して送受信しやすくするイメージ図

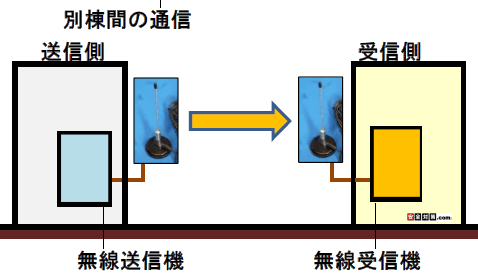

別棟間で通信する場合。建物自体の壁に電波が遮断されます。送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます。
送信アンテナと受信アンテナを建物の外に出して異なる建物間で通信するイメージ図

製作例(応用品)

持ち運び、移動タイプの特定小電力無線受信機(応用品)
持ち運び式特定小電力無線受信機
現場を移動しながら利用する回転灯付きの受信機です。
送信機の電波を受信すると回転灯を回転させます。
移動しやすい取っ手付き。
電源AC100V。





商品への質問

質問 アンテナを壁面にしっかり固定できる方法はありませんか?
送信アンテナ、受信アンテナですが、土台部分が製造過程からマグネットベースとなっておりまして、ねじ穴は設けてございません。
アンテナは天頂方向の空に向けて、立てた状態で設置するのが通信感度が一番上がりますので、市販の防錆加工のされたL字型の金具などを使って、壁面に固定される事をおすすめしております。
マグネットベース(土台)部分は接着剤でL字金具に接着してもかまいません。





接点信号作動型の特定小電力無線送信機に停電時対策用のバッテリを組み込むことはできますか?



無線システムで受信機から80db以上の音量を出すことができますか?



お客さんからの要望で、工場内での複数セットの連絡用ワイヤレス警報システムを選定しております。
